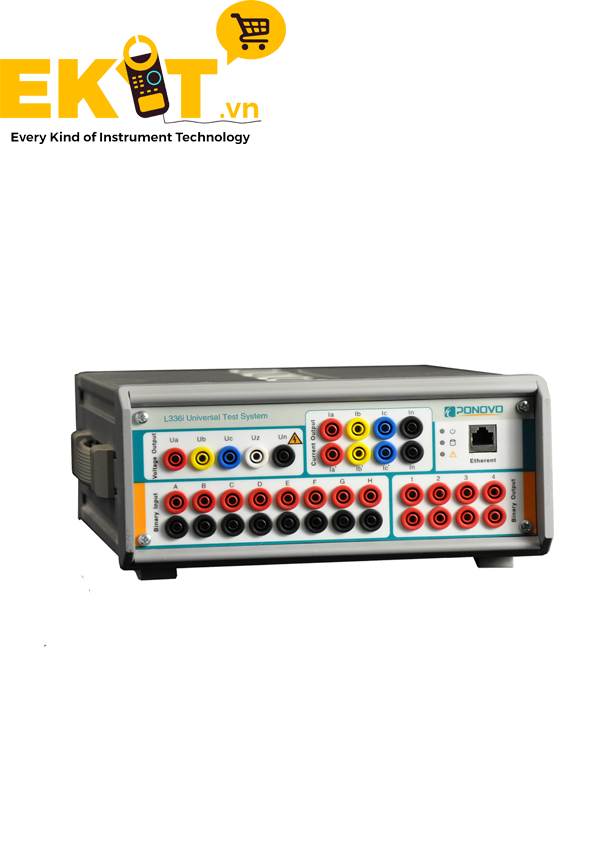

Thiết bị thí nghiệm relay 3 pha PONOVO L336i-E

Thông số kỹ thuật

Dải dòng điện phát ra

3x20A/1x60A

Cấp chính xác

error < 0.08 % rd. + 0.02 % rg.guar.

error < 0.03% rd. + 0.02 % rg. typ

Dòng điện ra AC output

Dải dòng điện phát ra	3x20A/1x60A
Cấp chính xác	error < 0.08 % rd. + 0.02 % rg.guar. error < 0.03% rd. + 0.02 % rg. typ
Độ phân giải	1mA
Công suất đầu ra	≥140VA tại 20A, LN
Thời gian phản hồi đầu ra	<100µs
Độ biến dạng (THD%)	<0.05%type.,<0.1%guar., at >0.5A
Đặc tính tần số- biên độ	≤ ± 0,1% ~ ± 0,5% (1Hz ~ 1kHz)
Thời gian output	Liên tục (<10A/chanel) >70s (<10~20A/chanel) >15s (≥20A/chanel)
Cảnh báo	Quá tải, biến dạng, hở mạch, Quá nhiệt

Điện áp ra AC output

Control

Kiểm soát độc lập biên độ,

tần số và góc pha

Điện áp thứ tư (Uz)

0~300V

Cài đặt dải làm việc

4 phase AC (L-N)	4 x 0~300V
1 phase AC (L-L)	1 x 0~600V

Công suất

4 phase AC (L-N)	4×75VA typ., at 300V 4×50VA guar., at300V
3 phase AC (L-N)	3×100VA typ., at300V 3×85VA guar., at 300V
1 phase AC (L-L)	1×200VA typ., at 600V 1×170VA guar, at 600V
Cấp chính xác	error < 0.08% rd. + 0.02% rg. guar. error < 0.03% rd. + 0.02% rg. typ
Độ phân giải	1mV (<30V), 10mV (30V ~ 300V)
Thời gian phản hồi đầu ra	<100µs
Độ biến dạng (THD%)	<0.05%type., <0.1%guar., at 30V-300V
Tần số- Đặc tính khuếch đại	≤ ± 0,1% ~ ± 0,5% (1Hz ~ 1kHz)
Thời gian output	Liên tục ở điều kiện đầu ra định mức
Cảnh báo	Quá tải, biến dạng, hở mạch, Quá nhiệt

Tần số

Tín hiệu hình Sine	Dc, 0.001Hz~1000Hz
Cấp chính xác	0.3ppm
Độ phân giải	0.001Hz
Đặc tính đầu ra	Có thể mô phỏng 2 -20 sóng hài hoặc DC

Góc pha

Dải làm việc	-360 ° ~ + 360 °
Cấp chính xác	±0.05° type., ±0.1° guar.
Độ phân giải	0,001 °

Thời gian đồng bộ hóa giữa đầu ra dòng điện và điện áp: ≤ 10µs

Dòng điện ra DC output

Dải dòng điện	3 × ± 0 ~ 10A / 1 × ± 0 ~ 30A
Cấp chính xác	± 5mA (0,2A ~ 1A) ± 0,5% (1A ~ 10A)
Độ phân giải	1mA
Công suất đầu ra	3 × 100W ở 10A / 1 × 300W ở (30A 10V)
Cảnh báo	Quá tải, biến dạng, hở mạch, quá nhiệt

Điện áp ra DC output

Dải điện áp	4 × ± 0 ~ 300V / 1 × ± 0 ~ 600V
Cấp chính xác	± 50mV (2V 10V), ± 0,5% (10 300V)
Độ phân giải	10mV
Công suất đầu ra	100W tại 300V

Đo điện áp đầu vào DC

Dải làm việc

0~±10V

Cấp chính xác

sai số <0,02% rg. typ.

(<0,05% rg. Guar.)

Trở kháng đầu vào

100kΩ

Đo dòng điện đầu vào DC

Dải làm việc

0 ~ ± 20mA

Cấp chính xác

sai số <0,02% rg. typ.

(<0,05% rg. Guar.)

Trở kháng đầu vào

50Ω

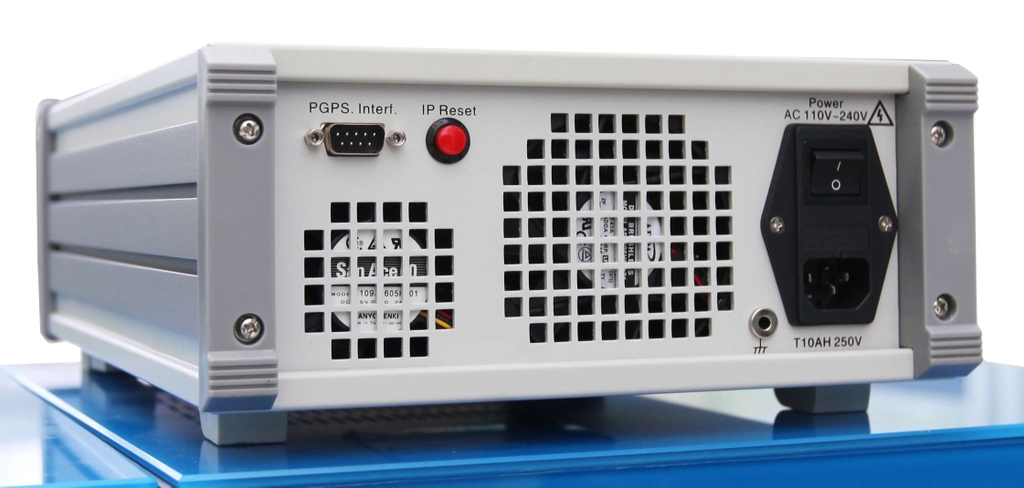

Nguồn cung cấp

Đầu vào	110~240Vac
Tần số	50/60Hz
Dòng điện tối đa	6.3A

Thiết bị thí nghiệm relay 3 pha PONOVO L336i-E

Thương hiệu PONOVO

Mã sản phẩm L336i-E

Xuất xứ Trung Quốc

Bảo hành 12 tháng

Liên hệ

Bạn cần sự hỗ trợ từ chúng tôi? Hãy liên hệ ngay

Miền Bắc: 0868601889

Miền Nam: 0866864889

Tổng đài toàn quốc: 02473088860

Tổng quan
Thông tin hãng sản xuất
Download

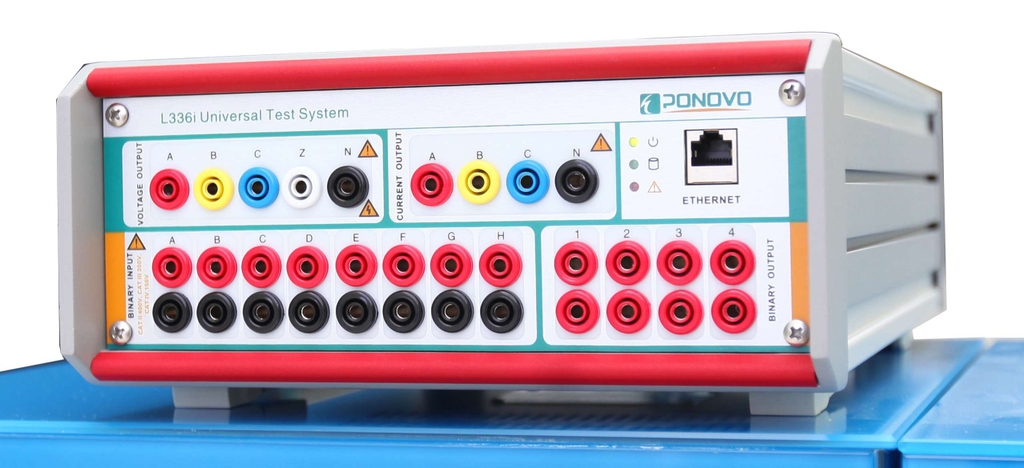

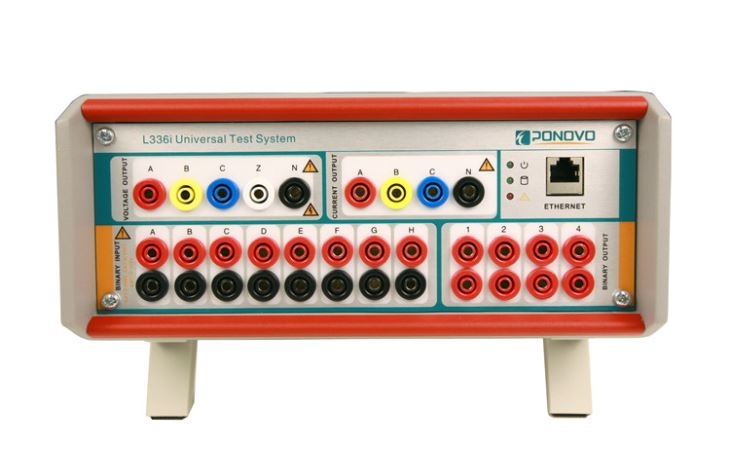

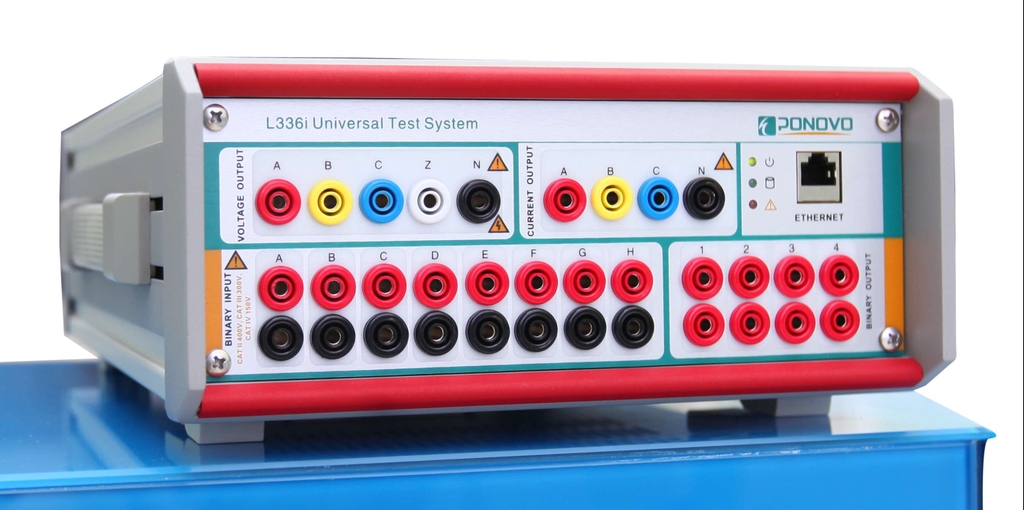

Hợp bộ thí nghiệm rơ le L336i-E là phiên bản mới của thiết bị thí nghiệm rơle L336i

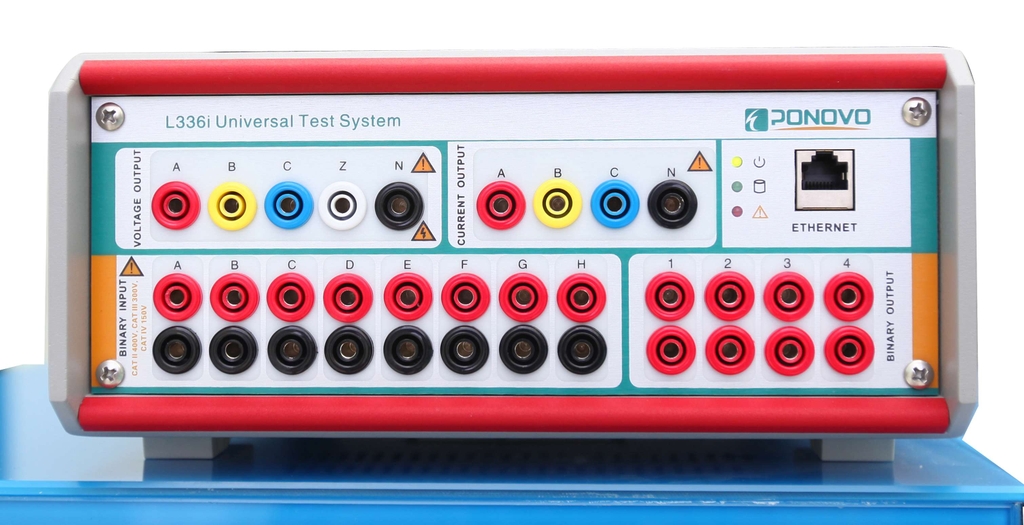

Hợp bộ có 3 kênh : 3 * 20A và 4 * 300V, khối lượng 8,6kg
L336i-E là sự lựa chọn tốt nhất cho các kỹ sư thí nghiệm rơ le mà phải di chuyển nhiều

PONOVO

PONOVO POWER CO., LTD được thành lập vào năm 2001, họ đã tập trung vào việc cung cấp các giải pháp chuyên nghiệp cho hơn 5000 khách hàng trong các lĩnh vực kiểm tra thông minh và kiểm soát chất lượng điện năng.

Lĩnh vực sản xuất kinh doanh chính:

- Thiết bị test (test relay, test CT/PT...)

- Thiết bị đo lường thông minh.

- Hệ thống quản lý và nâng cao chất lượng điện năng (hệ thống SVC, STATCOM, APF, TSF, FC...)

- Hệ thống test cao thế và chuẩn đoán.

PONOVO hiện có chi nhánh trên 30 quốc gia trên thế giới, bao gồm Ấn Độ, Canada, Indonesi, Philippine, France, Romania, Australia, UAE, Oman, Thailand, Vietnam, Brazil, Israel, Panama, Brunei, Saudi Arabia...

Tại thị trường Việt Nam, PONOVO ủy quyền cho Công ty TNHH EKIT để phân phối, cung cấp hàng hóa và sẽ chịu trách nhiệm đảm bảo dịch vụ sau bán hàng.
