UPA-1

UPA-3

UPA-6

UPA-10

UPA-16

UPA-20

Dòng điện

Gia trị lớn nhất

1 kA

3 kA

5 kA

10 kA

16 kA

20 kA

Phạm vi đo lường hiện tại tính bằng ampe

một lượt

10… 100 А

100… 1000 А

200… 4000 А

hai lượt

5… 50 А

50… 500 А

100… 2000 А

ba lượt

3,3… 33 А

33… 330 А

66,7… 1333 А

bốn lượt

2,5… 25 А

25… 250 А

50… 1000 А

năm con nhạn biển

2… 20 А

20… 200 А

40… 800 А

Phạm vi đo lường hiện tại tính bằng kA

một lượt

0,1… 1 kA

1… 3 kA

1… 6 kA

1… 10 kA

3… 16 kA

3… 20 kA

hai lượt

0,05… 0,5 kA

0,5… 1,5 kA

0,5… 3 kA

0,5… 5 kA

1,5… 8 kA

1,5… 10 kA

ba lượt

0,03… 0,33 kA

0,33… 1 kA

0,33… 2 kA

0,33… 3,3 kA

1… 5,33 kA

1… 6,67 kA

bốn lượt

0,025… 0,25 kА

0,25… 0,75 kA

0,25… 1,5 kA

0,25… 2,5 kA

0,75… 4 kA

0,75… 5 kA

năm lượt

0,02… 0,2 kA

0,2… 0,6 kA

0,2… 1,2 kA

0,2… 2 kA

0,6… 3,2 kA

0,6… 4 kA

Sai số đo *

± 3% giá trị lớn nhất trong một phạm vi nhất định

Hệ thống tham số toán học

Chu kỳ dòng điện

■ Liên tục (lên đến 7200 giây)

■ Giới hạn thời gian (50/100/200/400/600/800/990 ms, 10 s) **

Phạm vi đo thời lượng thử nghiệm *

■ 50… 990 mili giây

■ 1… 7200 giây

Sai số đo thời lượng thử nghiệm tuyệt đối trong phạm vi 50… 990 ms *

± 20 mili giây

Sai số đo thời lượng thử nghiệm tương đối trong phạm vi 1… 7200 giây *

± 3%

Điện áp hở mạch (với một vòng dây dẫn dòng và cung cấp điện áp 220 V cho nguồn dòng điện)

0,9 V

1,2 V

0,9 V

Chu kỳ tải tối đa ở dòng điện đầu ra tối đa ***

10 giây

Điều chỉnh công suất

Phạm vi điều chỉnh điện áp cung cấp cho nguồn dòng điện khi được cấp điện từ nguồn điện 230 V

5… 250 V

Phạm vi điều chỉnh điện áp cung cấp cho nguồn dòng điện khi được cấp điện từ nguồn điện lưới 400 V

-

230… 450 V

Giao diện

Màn hình

Đơn sắc, 2 dòng, mỗi dòng 20 ký tự

Sự an toàn

Nối đất

■ Nối đất bảo vệ

Sự bảo vệ

■ Quá dòng

■ Quá nóng

Cung cấp và tiêu thụ điện

Nguồn cung cấp điện áp

230 VAC, ± 10%

Tần số nguồn cung cấp chính

50 Hz (tùy chọn 60 Hz)

Sự tiêu thụ năng lượng

lên đến 3,6 kV • А

lên đến 7,5 kV • А

lên đến 20 kV • А

lên đến 37 kV • А

lên đến 50 kV • А

Kích thước và trọng lượng

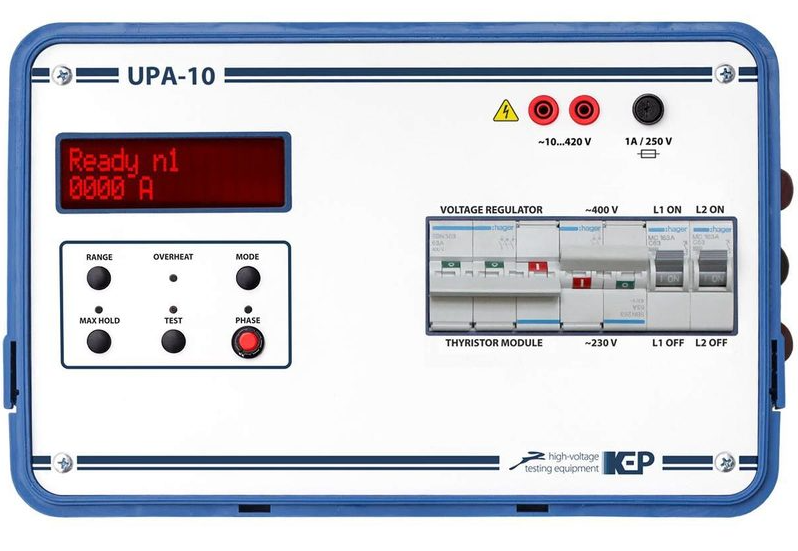

Kích thước đơn vị điều khiển H × W × D

180 × 366 × 270 mm

180 × 374 × 270 mm

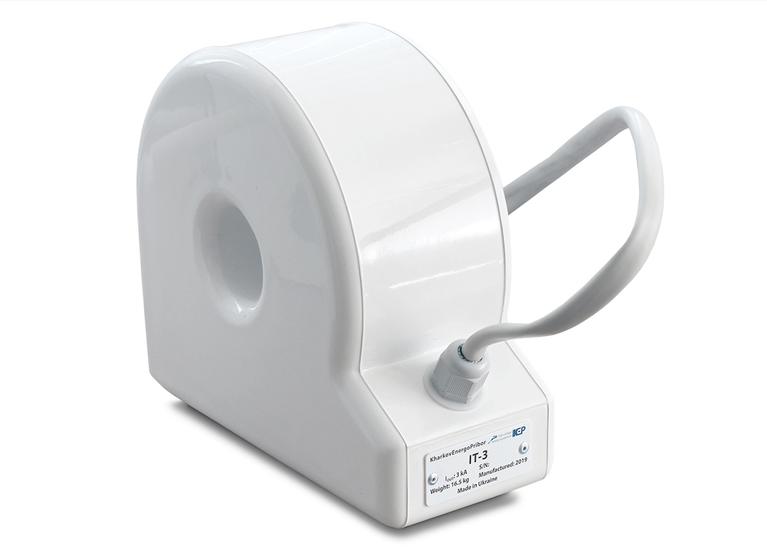

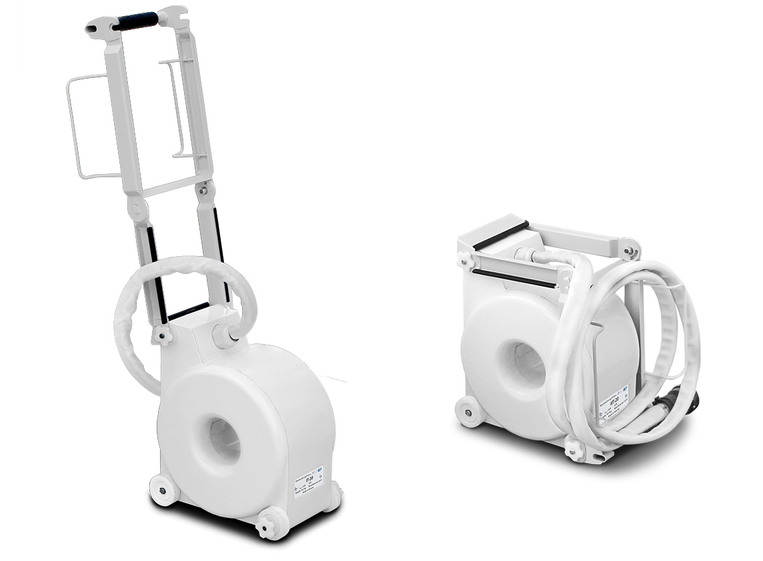

Kích thước nguồn dòng có (không có) tay cầm, H × W × D

223 × 110 × 253 mm
(340 × 215 × 253 mm)

(378 × 340 × 366 mm)

(378 × 340 × 375 mm)

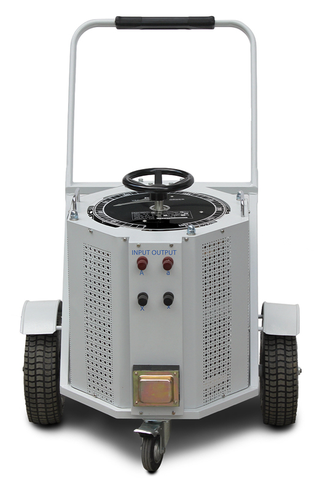

Kích thước tổng thể của hệ thống (khi được gắn trên xe đẩy xử lý), H × W × D

1117 × 451 × 500 mm

1117 × 470 × 495 mm

Kiểm soát trọng lượng đơn vị

4,9 kg

5,5 kg

6,4 kg

Trọng lượng nguồn hiện tại có (không có) tay cầm

17 kg (19 kg)

(40 kg)

(60 kg)

Tổng trọng lượng hệ thống (bao gồm cả xe đẩy xử lý và phụ kiện)

41 kg

80 kg

108 kg
