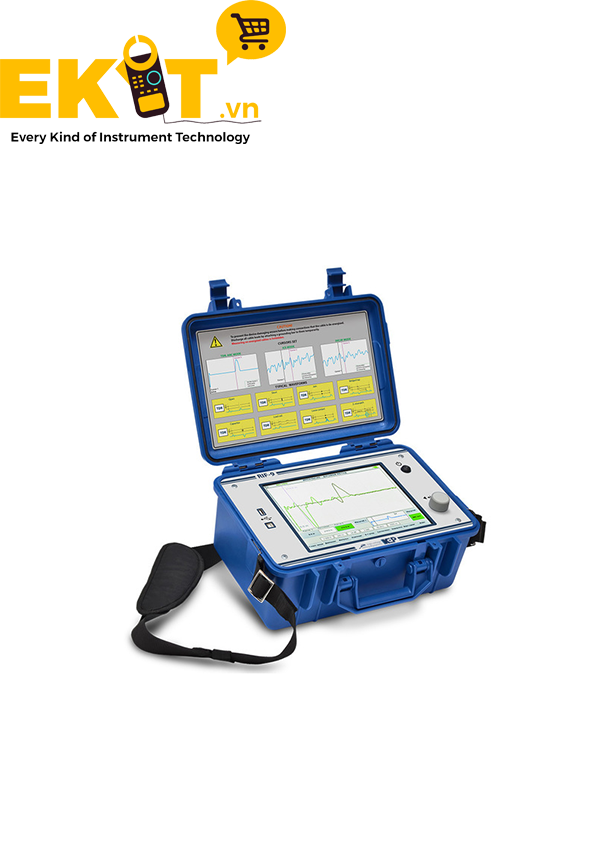

Phương pháp phản xạ xung

Các phương pháp có sẵn (sử dụng độc lập)

■ TDR (phương pháp phản xạ xung)

Kết nối với một đường dây

Trực tiếp

Số kênh để kết nối đồng thời vào một đường dây

3

Phạm vi phát hiện lỗi (đối với hệ số vận tốc 1,50 hoặc v / 2 = 100 m / μs)

0… 60/120/250/1500/1000/2000/5000/1000/20 000/50 000/120 000 m

Số lượng vết được sử dụng để tính trung bình

1… 64

Phương pháp phản xạ hồ quang

Các phương pháp có sẵn (khi được sử dụng với máy tạo sóng tăng áp phù hợp)

■ ARC (phương pháp phản xạ hồ quang xung đơn)

■ ARC multi-shot (phương pháp phản xạ hồ quang đa xung)

Kết nối với một đường dây

Qua bộ ghép lọc điện áp

Số kênh để kết nối đồng thời vào một đường dây

1

Số vết mỗi lần tăng trong chế độ chụp nhiều lần ARC

1… 15

Phạm vi phát hiện lỗi (đối với hệ số vận tốc 1,50 hoặc v / 2 = 100 m / μs)

0… 60/120/250/500/1000/2000/5000/1000 m

Phương pháp transient wave

Các phương pháp khả dụng (khi được sử dụng với nguồn điện áp cao DC phù hợp)

■ ICE (phương pháp dòng điện xung)

■ DECAY (phương pháp phân rã điện áp)

Kết nối với một đường dây

Qua bộ ghép lọc điện áp hoặc dòng điện

Số kênh để kết nối đồng thời vào một đường dây

1

Phạm vi phát hiện lỗi (đối với hệ số vận tốc 1,50 hoặc v / 2 = 100 m / μs)

0… 250/500/1000/2000/5000/10 000/20 000/50 000/120 000 m

Hệ thống tham số toán học

Giải pháp phát hiện lỗi:

■ cho hệ số vận tốc 1,50 (v / 2 = 100 m / μs)

0,5 m

■ đối với hệ số vận tốc 1,87 (v ​​/ 2 = 80,2 m / μs)

0,4 m

Khoảng cách đến độ chính xác phát hiện lỗi

0,2% trong phạm vi đã chọn

Tỷ lệ lấy mẫu

200 MHz

Độ chính xác của miền thời gian

0,01%

Phạm vi điều chỉnh trở kháng đầu ra

2… 100 Ω, độ phân giải 2 Ω

Thông số xung thăm dò:

■ điện áp

45 V

■ phạm vi điều chỉnh chiều rộng

10 ns… 100 μs

Đạt được phạm vi điều chỉnh

âm 21… + 69 dB

Phạm vi điều chỉnh hệ số vận tốc

0,750… 3.000, độ phân giải 0,001

Phạm vi điều chỉnh vận tốc truyền (v / 2)

50,0… 200,0 m / μs, độ phân giải 0,1 m / μs

Điều khiển và giao diện

Trưng bày

TFT màu 10,4 ”, 800 × 600 px, cảm ứng điện trở

Menu ngôn ngữ

■ tiếng anh

■ tiếng Nga

■ Đánh bóng

■ Tiếng Thổ Nhĩ Kỳ

■ Tiếng Trung (đơn giản)

■ Khác (tùy chọn)

Giao diện điều khiển phụ

Bộ mã hóa quay với nút “ENTER”

Giao diện kết nối

■ USB-A (thẻ nhớ người dùng, FAT32)

■ USB-B (kết nối PC)

■ RS-485 (chỉ dịch vụ)

Bộ nhớ trong:

■ các phép đo lịch sử với các cài đặt liên quan

lên đến 1000

■ tốc độ cáp tham chiếu của bản ghi (v / 2)

lên đến 500

Sự an toàn

Nối đất

■ Nối đất bảo vệ

Cầu chì

■ Mạch nguồn pin

■ Mạch nguồn bên ngoài

Điện áp cho phép trên các thiết bị đầu cuối đo

lên đến 50 V

Xếp hạng bảo vệ chống xâm nhập (theo EN 60529)

IP 54 (đóng nắp)

Cung cấp và tiêu thụ điện

Pin sạc bên trong

12 V, 9 A • h, pin axít chì, loại AGM

Tuổi thọ pin*

lên đến 6 giờ

Thời gian sạc pin trung bình

11 giờ

Nguồn điện bên ngoài điện áp

12… 28 VDC

Mức tiêu thụ hiện tại khi được cấp nguồn từ nguồn điện bên ngoài (@ 24 VDC)

lên đến 1,5 A

Sự tiêu thụ năng lượng

lên đến 36 W

Kích thước và trọng lượng

Kích thước, H × W × D

178 × 366 × 271 mm

Cân nặng

8 kg
