Thông số kỹ thuật về môi trường

Nhiệt độ hoạt động

32°F đến 113°F (0°C đến 45°C)

Nhiệt độ bảo quản

-4°F đến +140°F (-20°C đến +60°C)

Độ ẩm tương đối vận hành (% RH không ngưng tụ)

90% (50°F đến 95°F, 10°C đến 35°C)
75% (95°F đến 113°F, 35°C đến 45°C)

Va đập và rung

Ngẫu nhiên, 2 g, 5 Hz-500 Hz (Class 2)
Kiểm tra thả rơi 1 m có và không có bộ chuyển đổi sơ đồ dây đi kèm

An toàn

IEC 61010-1 bản sửa đổi 3

Độ cao

4.000 m; Lưu trữ: 12.000 m

EMC

IEC 61326-1

Thông số kỹ thuật chung

Đầu nối kiểm tra

Giắc theo mô-đun 8 chấu có che chắn chấp nhận phích theo mô-đun (RJ45) 8 chấu và phích theo mô-đun (RJ11) 4 chấu.

Nguồn điện

Loại pin: 2 pin kiềm AA (NEDA 15A, IEC LR6)
Tuổi thọ pin: 20 giờ sử dụng thông thường
Loại phin khác tương thích: 2 AA photo lithium, NIMH, NICAD

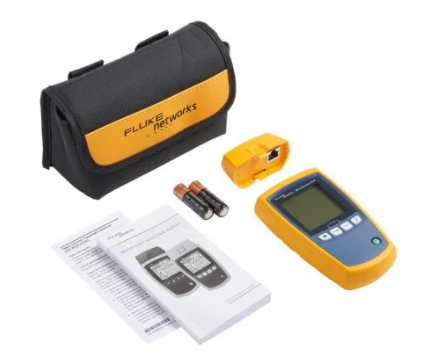

Kích thước và trọng lượng (có pin đã gắn và bộ chuyển đổi sơ đồ dây đi kèm)

3 in x 6,4in x 1,4 in (7,6 cm x 16,3 cm x 3,6 cm)

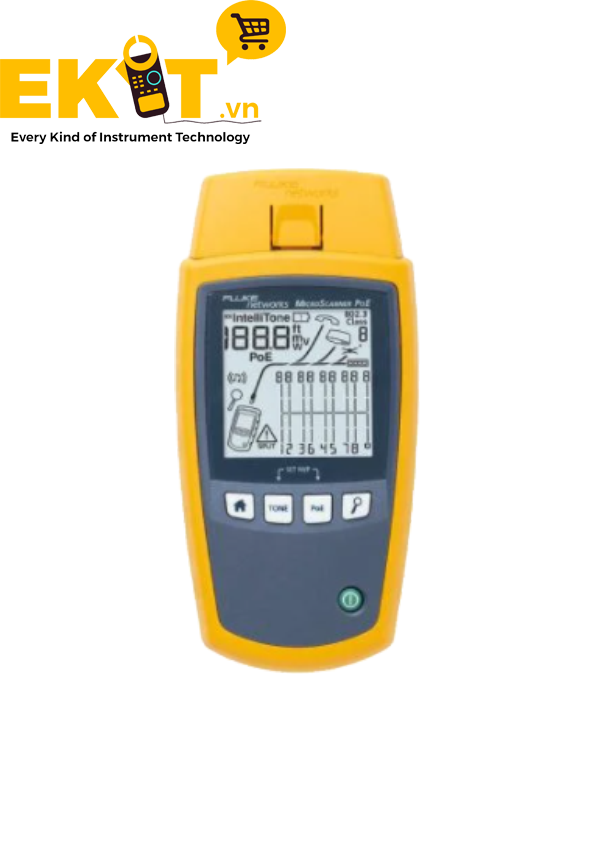

MicroScanner™ PoE: 10,6 oz (300 g)

Màn hình

LCD đơn sắc có đèn nền

Chế độ kiểm tra

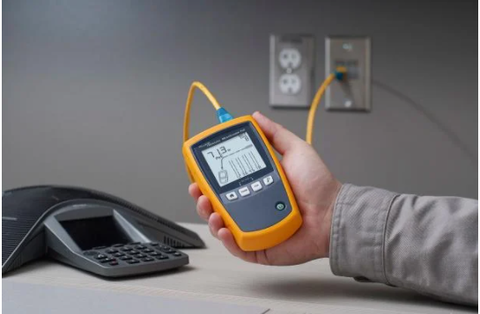

Kiểm tra cáp

Đo chiều dài, xác minh sơ đồ dây, xác định bộ định vị ID từ xa và phát hiện cổng Ethernet. MicroScanner™ PoE cũng hiển thị Ω CAO khi điện trở cáp lớn hơn 12,5 Ω. Hiển thị kết quả trên một màn hình.

Âm

Tạo IntelliTone™ và tín hiệu âm thanh analog bình thường

PoE

MicroScanner™ PoE: Giải quyết và phát hiện sự hiện diện của thiết bị PoE tương thích 802.3af, at, bt, và UPOE (Nguồn qua Ethernet phổ dụng của Cisco)

Thông số kỹ thuật hiệu suất

Loại cáp được kiểm tra

Đôi xoắn: UTP, FTP, SSTP

Kiểm tra chiều dài

Phạm vi: 460 m (1500 ft)
Độ phân giải: 0,3 m (1 ft)
Độ chính xác thông thường: ±4% hoặc 0,6 m (2 ft) tùy vào giá trị nào lớn hơn. Không chắc chắn NVP là lỗi bổ sung.
Hiệu chuẩn: NVP do người dùng đặt cho đôi xoắn. Có thể xác định NVP thực với chiều dài cáp đã biết.

Kiểm tra sơ đồ dây

Phát hiện lỗi một dây, đoản mạch, sai dây, tách cặp, và đến bảy ID bộ chuyển đổi đầu xa. Sơ đồ dây được vẽ với chiều dài tương ứng để chỉ ra vị trí gần đúng của các đứt gãy một cách trực quan.

Phát hiện cổng Ethernet

MicroScanner™ PoE: Phát hiện tốc độ quảng cáo cổng Ethernet 802.3 với tốc độ 10 Mbps, 100 Mbps, 1 Gbps, 2,5 Gbps, 5 Gbps và 10 Gbps.

Máy tạo âm thanh

Hỗ trợ ánh xạ cáp và âm với đầu dò Fluke Networks digital IntelliTone™. Tạo bốn âm tương thích với đầu dò analog thông thường. SmartTone™ cung cấp chỉ báo tích cực của cáp trong bó khi sử dụng IntelliTone hoặc đầu dò analog.
