Thông số kỹ thuật chung

Nhiệt độ hoạt động

32 ° F đến 104 ° F (0 ° C đến 40 ° C)

Nhiệt độ bảo quản

-4 ° F đến + 140 ° F (-20 ° C đến ° C)

Độ ẩm tương đối hoạt động (% RH không ngưng tụ)

95% (50 ° F đến 95 ° F; 10 ° C đến 35 ° C)
75% (95 ° F đến 104 ° F; 35 ° C đến 40 ° C) Không kiểm soát <50 ° F (<10 ° C)

Rung động

Ngẫu nhiên, 2 g, 5 Hz-500 Hz

Shock

Thử nghiệm thả rơi 1 m

Sự an toàn

EN 61010-1, Danh mục: Không có

Độ cao

3000 m

EMC

EN 61326-1, FCC Phần 15 B

Loại pin và tuổi thọ

Kiềm 9 V (NEDA 1604A hoặc IEC 6LR61); 20 giờ điển hình

Các ứng dụng

Phương tiện truyền thông cáp đồng bao gồm; 75 hoặc 50 Ohm cáp đồng trục; Hai dây dẫn điều khiển, bảo mật, cáp chung. 10 mạng dữ liệu Base-T hoặc 10/100 Base-T. Cáp UTP. Cặp xoắn được che chắn được hỗ trợ trong chức năng Bản đồ cáp của IntelliTone 200.

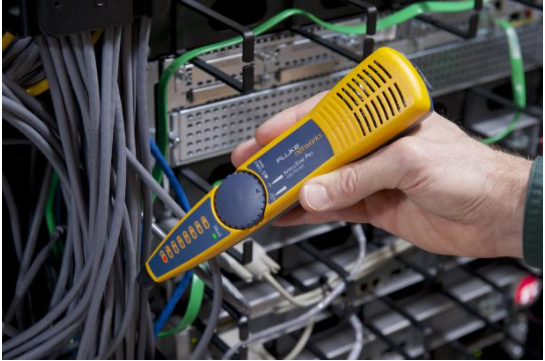

Thông số kỹ thuật thăm dò

Kích thước

8,73 x 1,88 x 1,26 in (22,2 x 4,8 x 3,2 cm)

Trưng bày

(8) Đèn báo LED, Đèn báo LED đồng bộ

Âm thanh

IntelliTone: Tệp âm thanh được điều khiển bằng bộ vi xử lý
Tương tự: Tín hiệu mực đã phát hiện

Điều khiển

Công tắc núm xoay, bánh xe điều chỉnh âm lượng

Phát hiện giai điệu

Phát hiện tín hiệu kỹ thuật số IntelliTone ™ cho Bản đồ định vị, cách ly và cáp
Phát hiện tín hiệu SmartTone tương tự (500-1200Hz) và các loại âm tương tự khác.

Giao diện mực

Cổng Mod8 chính cho Bản đồ cáp trên tất cả 4 cặp cáp UTP / STP.

Tự động tắt nguồn

Tự động tắt sau 1 giờ không hoạt động
