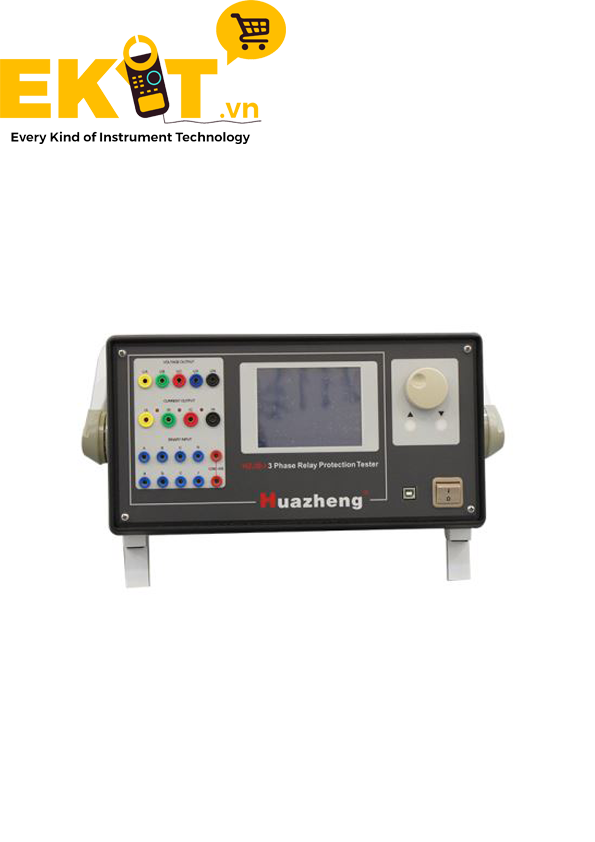

Bộ kiểm tra bảo vệ rơ le 3 pha

Đầu ra dòng điện xoay chiều:

Độ chính xác đầu ra

0,5%

Đầu ra dòng pha (giá trị hiệu dụng)

0 ~ 40A

Ba đầu ra dòng điện pha song song (giá trị hiệu dụng)

0 ~ 120A

Giá trị hiệu dụng

10A

Công suất tối đa đầu ra

420VA

Công suất tối đa

900VA

Thời gian làm việc tối đa ở chế độ 3 pha

10 giây

Dải tần số (sóng cơ sở)

20 ~ 1000Hz

Số tần số hài

1 ~ 20 lần

Đầu ra trực tiếp:

Độ chính xác đầu ra

0,5%

Hiệu suất

0 ~ ± 10 A / mỗi pha, 0 ~ ± 30 A / mỗi ba song song

Đầu ra tối đa của điện áp tải

20v

Đầu ra điện áp xoay chiều:

Độ chính xác đầu ra

0,5%

Đầu ra điện áp pha (RMS)

0 ~ 120v

Đầu ra điện áp đường dây (RMS)

0 ~ 240v

Điện áp pha / điện áp đường dây đầu ra

80VA / 100VA

Dải tần số (sóng cơ sở)

20 ~ 1000Hz

Số tần số hài

1 ~ 20 lần

Đầu ra điện áp trực tiếp:

Độ chính xác đầu ra

0,5%

Biên độ đầu ra điện áp pha

0 ~ + 160v

Biên độ điện áp đầu ra

0 ~ + 320v

Điện áp pha / điện áp đường dây đầu ra

70VA / 140VA

Đo lường chất lượng và thời gian chuyển mạch

Chuyển đổi đầu vào tham số - 7 cách

Tiếp điểm trống: 1 ~ 20mA, 24v

Tiếp điểm nguồn điện:

"0": 0 ~ + 6V; "1": + 11V ~ + 250V

Chuyển đổi thông số đầu ra - 2 cặp đôi

DC: 220V / 0,2A; AC: 220V / 0,5A

Dải đo

0,1ms ~ 9999 giây

đo độ chính xác

0,1ms

Khối lượng và trọng lượng

Kích thước

400 × 300 × 180 (mm)

Trọng lượng của một máy duy nhất

22kg
