Đầu vào |
4 điện áp / 4 dòng điện |
|||
Tỷ lệ mẫu |
256 mỗi chu kỳ |
12,8kHz ở 50Hz |
15,36kHz ở 60Hz |
|
Thông số |
Phạm vi |
Phạm vi đo lường |
Độ phân giải |
Độ chính xác (Điển hình) |
Thông số kỹ thuật
Đầu vào |
4 điện áp / 4 dòng điện |
|||
Tỷ lệ mẫu |
256 mỗi chu kỳ |
12,8kHz ở 50Hz |
15,36kHz ở 60Hz |
|
Thông số |
Phạm vi |
Phạm vi đo lường |
Độ phân giải |
Độ chính xác (Điển hình) |
Vôn |
||||
Vrms (AC + DC) |
1000V P đến N |
2 đến 1000V |
0,1V |
± 0,5% Rdg + 200mV |
Vpk |
1414V |
2 đến 1000V |
0,1V |
± 3% Rdg + 2V |
Nửa chu kỳ Vrms |
1000V P đến N |
2 đến 1000V |
0,1V |
± 0,8% Rdg + 1V |
Amps (độ chính xác không bao gồm độ chính xác của kẹp) |
||||
Amps (AC + DC) |
SR193 & MR193 |
1 đến 1000A |
0,1A |
± 0,5% Rdg + 200mA |
AmpFlex & MiniFlex |
Dải 100A |
100mA đến 100A |
10mA |
± 0,5% Rdg + 30mA |
Apk |
SR193 & MR193 |
1 đến 1414A |
0,1A |
± 1% Rdg + 2A |
Apk |
Dải 100A |
100mA đến 100A |
1A |
± 3% Rdg + 600mA |
Một nửa chu kỳ |
SR193 & MR193 |
1 đến 1200A |
0,1A |
± 1% Rdg + 1A |
Tính thường xuyên |
40 đến 70Hz |
|
0,01 |
± 0,01Hz |
Công suất |
||||
Watts (VA, var) PQS |
Đầu dò: AmpFlex, MiniFlex |
10mW đến 10MW |
4 chữ số tối thiểu |
± 1% Rdg |
Hệ số công suất (Cos Φ / DPF) |
|
-1.000 đến 1.000 |
0,001 |
± 1 ° đối với Φ, |
Năng lượng |
||||
kWh (kVAh, kvarh) PQS |
1mWh đến 9.999.999MWh (MVAh, Mvarh) |
± 1% Rdg |
||
Sóng hài |
DC, 1 đến 50 |
|||
Volts & Amp% |
f |
0,0 đến 1500% |
0,1% |
± 2,5% Rdg + 5cv |
Góc pha |
|
-179 ° đến + 180 ° |
1 ° |
± 1,5 ° + 1 ° x (n / 12,5) |
Đồng thời hiển thị Mất cân bằng năng lượng, Nhấp nháy, Plt (2H), Pst (10 phút), Mất cân bằng V% & A% |
||||
Các tính năng chung |
||||
Báo động có thể lập trình |
Lên đến 40 loại: tối đa 16.362 được ghi |
|||
Chụp tạm thời |
Lên đến 210 |
|||
Ảnh chụp nhanh |
Lên đến 50 (màn hình BMP + dữ liệu tất cả các kênh) |
|||
Giao diện |
Phần mềm USB, thẻ SD và Dataview được tách biệt cho dữ liệu thời gian thực, cấu hình và báo cáo được bao gồm |
|||
Lưu trữ |
Tiêu chuẩn thẻ SD (tuân thủ SDHC, không được định dạng), cho Dữ liệu theo xu hướng, Bộ nhớ trong cho In-Rush, chuyển tiếp và cảnh báo |
|||
Màn hình |
Màu TFT 320 x 240 (1/4 OFT) với biểu diễn đồ họa của các thông số và phép đo hệ thống |
|||
Đồng hồ thời gian thực |
Dấu thời gian và ngày tháng cho Chế độ xu hướng, Hiển thị tạm thời, Màn hình hệ thống và chụp sự kiện |
|||
Nguồn cấp |
Bên ngoài từ 110V đến 1000V DC đến 440Hz |
|||
Thời gian sạc |
Khoảng 6 giờ |
|||
Pin dự phòng |
Bộ pin 9,6V NiMH 4000mA có thể sạc lại |
|||
Tuổi thọ pin |
≥10 giờ khi hiển thị BẬT |
|||
Kích thước (Dài x Rộng x Cao) |
10,6 x 9,85 x 7,09 ”(270 x 250 x 180mm) |
|||
Trọng lượng |
8,16 lbs (3,7kg) |
|||
Độ cao hoạt động |
2000m (6560ft) |
|||
Nhiệt độ hoạt động |
32 ° đến 122 ° F (0 ° đến 50 ° C) |
|||
Nhiệt độ bảo quản |
-4 ° đến 122 ° F (-20 ° đến 50 ° C) |
|||
Đánh giá IP |
IP67 trên mỗi IEC 60529 khi đóng vỏ và sử dụng cảm biến A196 |
|||
Sự an toàn |
IEC / EN 61010-1 (1000V CAT III-600V CAT IV), IEC 1326-1 |

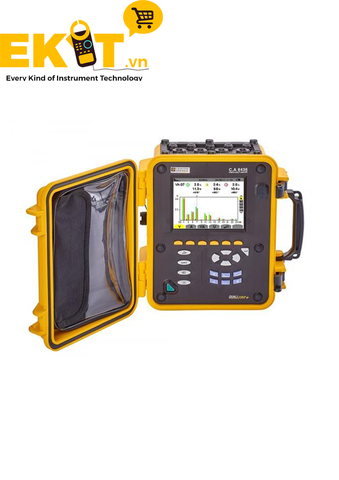

PowerPad ® III Model 8436 là máy phân tích chất lượng điện ba pha dễ sử dụng, nhỏ gọn và có khả năng chống sốc. Nó cho phép các kỹ thuật viên và kỹ sư đo lường và thực hiện chẩn đoán và chất lượng điện năng trên mạng một, hai hoặc ba pha. Năm đầu vào điện áp và bốn đầu vào dòng điện được cung cấp. Nó đạt tiêu chuẩn IEC 61000-4-30 Class B và được đánh giá an toàn đến 600V CAT IV. Nó được xếp hạng IP67 khi được sử dụng với cảm biến linh hoạt Ampflex ® 196A.
Model 8436 có thể ghi 2GB dữ liệu xu hướng trên thẻ nhớ. Bộ nhớ trong bổ sung được sử dụng để cho phép bạn lưu trữ báo thức, dữ liệu chuyển tiếp và ảnh chụp nhanh. Người dùng có thể lưu trữ tối đa 50 ảnh chụp nhanh màn hình, tối đa 210 ảnh chuyển tiếp được chụp có chứa bốn chu kỳ cho mỗi đầu vào đang hoạt động và hơn 16.000 sự kiện cảnh báo từ tối đa 40 thông số khác nhau. Dữ liệu xu hướng cũng có thể được ghi lại trong nhiều ngày, nhiều tuần hoặc thậm chí nhiều tháng. Dòng điện xâm nhập cũng có thể được ghi lại và lưu trữ.
Chauvin Arnoux
Chauvin Arnoux được thành lập vào năm 1893 bởi ông Raphaël Chauvin và ông René Arnoux, Chauvin Arnoux đã có những ảnh hưởng to lớn đến sự phát triển trong ngành kỹ thuật đo lường với các thiết bị đo điện và liên quan đến môi trường. Danh sách những nhà phát minh uy tín và lâu đời như the Universal Tester (tiền thân của đồng hồ đo) và Ampe kìm là minh chứng cho sự kiện này. Trong suốt thế kỷ 20, Chauvin đã đạt hơn 350 bằng sáng chế với các thương hiệu nổi tiếng.
Chauvin Arnoux Group được tổ chức phân chia thành 3 nhóm sản phẩm truyền thống:
