UISO điện áp |
Phạm vi đo lường |
Dải đo AutoISO-5000 |
50 V |
200 GΩ |
20,0 GΩ |
100 V |
400 GΩ |
40,0 GΩ |
Thông số kỹ thuật
Phạm vi |
Độ phân giải |
Sự chính xác |
0 ... 999 kΩ |
1 kΩ |
± (3% mv + 10 chữ số) |
1,00..9,99 MΩ |
0,01 MΩ |
|
10,0 ... 99,9 MΩ |
0,1 MΩ |
|
100..999 MΩ |
1 MΩ |
|
1,00 ... 9,99 GΩ |
0,01 GΩ |
|
10, .0 ... 99,9 GΩ |
0,1 GΩ |
|
100 ... 999 GΩ |
1 GΩ |
± (3,5% mv + 10 chữ số) |
1,00 ... 9,99 TΩ |
0,01 TΩ |
± (7,5% mv + 10 chữ số) |
10,0 ... 20,0 TΩ |
0,1 TΩ |
± (12,5% mv + 10 chữ số) |
10,0 ... 40,0 TΩ * |
* - chỉ dành cho HZJY-10Kv, UN = 10 kV
Giá trị của điện trở đo được tùy thuộc vào điện áp đo
UISO điện áp |
Phạm vi đo lường |
Dải đo AutoISO-5000 |
50 V |
200 GΩ |
20,0 GΩ |
100 V |
400 GΩ |
40,0 GΩ |
250 V |
1,00 TΩ |
100 GΩ |
500 V |
2,00 TΩ |
200 GΩ |
1000 V |
4,00 TΩ |
400 GΩ |
2500 V |
10,00 TΩ |
400 GΩ |
5000 V |
20,0 TΩ |
400 GΩ |
10 000 V * |
40,0 TΩ * |
- |
* - chỉ dành cho HZJY-10Kv,
Bước đo điện trở cách điện điện áp
UISO điện áp |
HZJY-5KV |
HZJY-10Kv |
50 ... 1000 V |
10 V |
10 V |
1000 ... 5000 V |
25 V |
25 V |
5000 ... 10000 V |
- |
25 V |
Đo liên tục các kết nối bảo vệ và liên kết đẳng thế với dòng điện 200 mA
Phạm vi đo lường acc. tới EN 61557-4: 0,12 ... 999 Ω
Phạm vi |
Nghị quyết |
Sự chính xác |
0,00 ... 19,99 Ω |
0,01 Ω |
± (2% mv + 3 chữ số) |
20,0 ... 199,9 Ω |
0,1 Ω |
|
200 ... 999 Ω |
1 Ω |
± (4% mv + 3 chữ số) |
· Điện áp trên các thiết bị đầu cuối mở: 4 ... 24 V
· Dòng đầu ra ở R <15 Ω: tối thiểu. 200 mA (ISC: 200 ... 250 mA)
· Bồi thường điện trở chì thử nghiệm
· Dòng điện chạy theo cả hai hướng, giá trị trung bình của điện trở được hiển thị
Đo điện áp DC và AC
Phạm vi |
Nghị quyết |
Sự chính xác |
0,0 ... 29,9 V |
0,1 V |
± (2% mv + 20 chữ số) |
30,0 ... 299,9 V |
0,1 V |
± (2% mv + 6 chữ số) |
300 ... 750 V |
1 V |
± (2% mv + 2 chữ số) |
· Dải tần số 45 ... 65Hz
Đo điện dung
Phạm vi hiển thị |
Nghị quyết |
Sự chính xác |
0 ... 999 nF |
1 nF |
± (5% mv + 5 chữ số) |
1,00 ... 49,99 µF |
0,01 µF |
· Kết quả đo công suất được hiển thị sau khi đo RISO
· Để đo điện áp dưới 100 V độ chính xác của phép đo điện dung không được chỉ định.
Đo nhiệt độ
Phạm vi hiển thị |
Nghị quyết |
Sự chính xác |
-40,0 ... 99,9 ° C |
1 ° C |
± (3% mv + 8 chữ số) |
-40,0 ... 211,8 ° F |
1 ° F |
± (3% mv + 16 chữ số) |

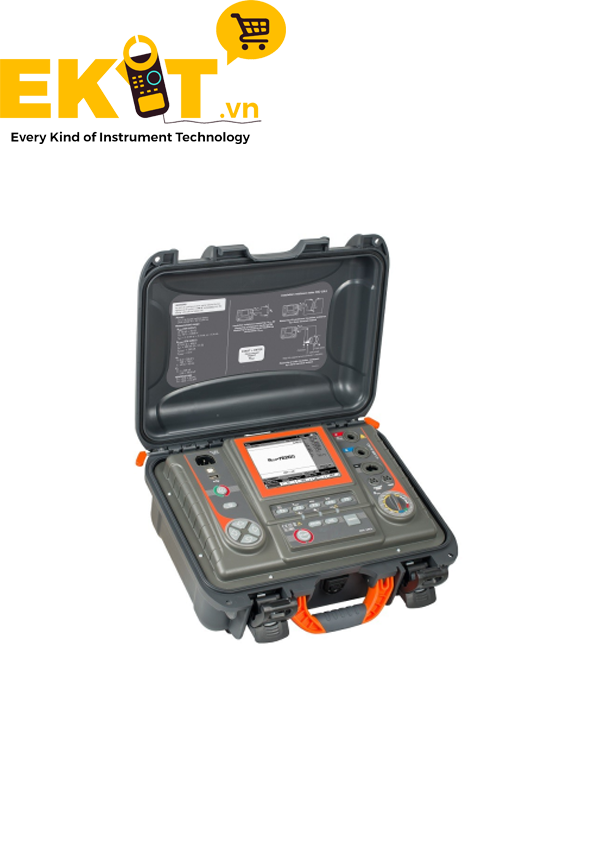

1. Đo điện trở cách điện lên đến 40 Tera Ohms.
2. Điện áp đo bất kỳ trong khoảng: 50… 10000 V (50 ... 1000 V ở 25 V và 1 ... 10 kV ở 50 V).
3. Chỉ thị liên tục về điện trở cách điện đo được hoặc dòng điện rò rỉ.
4. Tự động xả điện áp điện dung đối tượng đo sau khi kết thúc đo điện trở cách điện.
5. Tín hiệu âm thanh của các khoảng thời gian 5 giây để tạo điều kiện nắm bắt các đặc tính thời gian.
6. Thời gian đo có thể điều chỉnh đến 99'59 ''
7. được kiểm soát T1, T2 và T3 lần thử nghiệm để đo lường một hoặc hai hệ số hấp thụ từ khoảng 1-600 giây.
8. Sự phân cực chỉ mục (PI), hệ số hấp thụ AB1, AB2 và tỷ lệ hấp thụ điện môi (DAR) đo lường.
