HVTS-HP 100 / 100-7,5 (17,5)

HVTS-HP 140 / 100-7,5 (17,5)

Thử nghiệm DC

Điện áp đầu ra

Phạm vi điều chỉnh và chỉ báo

0… 100 kV

0… 140 kV

Lỗi chỉ báo tương đối

± [3% + 2 dgt *]

Dòng điện

Mức tối đa

40 (80) ** mA

30 (60) mA

Phạm vi chỉ định

0… 40 (80) мА **

0… 30 (60) мА

Lỗi chỉ báo tương đối

± [3% + 2 dgt *]

Kiểm tra AC

Điện áp đầu ra

Phạm vi điều chỉnh và chỉ báo

0… 100 kV RMS

Lỗi chỉ báo tương đối

± [3% + 2 dgt *]

Dòng điện

Mức tối đa

75 (175) mA RMS

Phạm vi chỉ định

0… 75 (175) mA

Lỗi chỉ báo tương đối

± [3% + 2 dgt *]

Tải điện dung @ điện áp đầu ra định mức

lên đến 2,4 (5,4) nF

Hệ thống tham số toán học

Chế độ kiểm tra

■ Tự động

■ Hướng dẫn sử dụng

Tốc độ tăng điện áp

0,5… 4,0 kV / s, bước 0,5 kV / s

Bộ nhớ trong

32 báo cáo thử nghiệm

Phạm vi đặt trước của bộ hẹn giờ kiểm tra tùy chỉnh

0:10… 59:59 phút

Giao diện

Màn hình

Đơn sắc, 128 × 64 px

Menu ngôn ngữ

■ tiếng anh

■ tiếng Nga

■ Khác (tùy chọn)

Sự an toàn

Nối đất

■ Nối đất bảo vệ

Sự bảo vệ

■ Quá áp

■ Quá dòng

■ Cảnh báo quá tải nhiệt

■ Cảnh báo áp suất khí bên trong thấp

Công tắc điện áp cao tắt

■ Nút DỪNG KHẨN CẤP

■ Công tắc khóa phím nguồn

Cung cấp và tiêu thụ điện

Nguồn cung cấp điện áp

230 VAC, ± 10%

Tần số nguồn cung cấp chính

50 Hz

Sự tiêu thụ năng lượng

lên đến 9 (19) kV • A

Mức tiêu thụ dòng điện

40 (82) A ***

Kích thước và trọng lượng

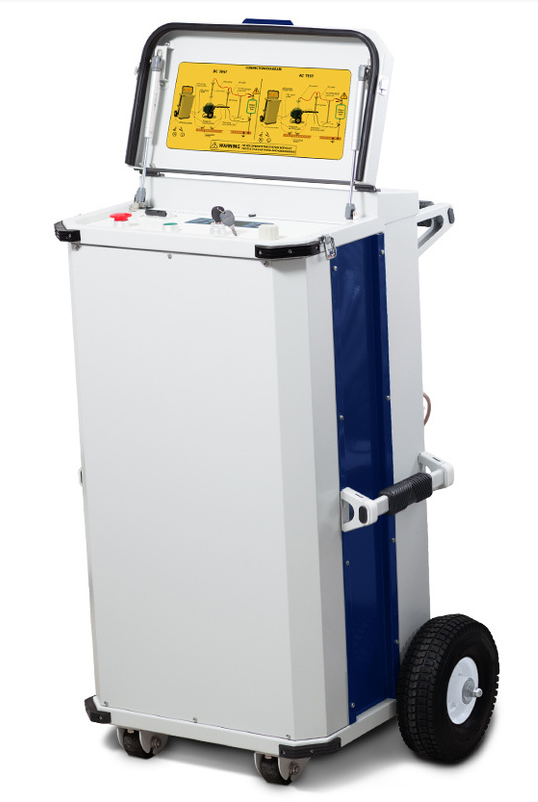

Kích thước đơn vị điều khiển, H × W × D

1063 × 735 × 561 mm

Kiểm soát trọng lượng đơn vị

82 (127) kg

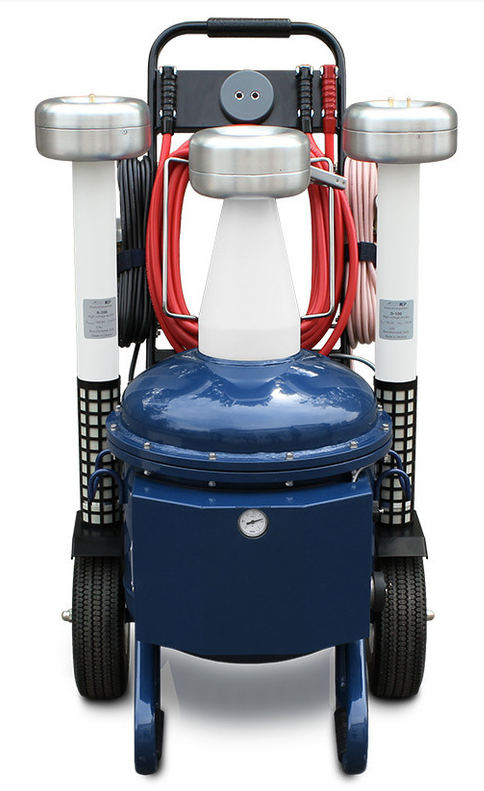

Kích thước đơn vị điện áp cao, H × W × D

1012 × 639 × 750 mm

Trọng lượng đơn vị điện áp cao

125 kg
