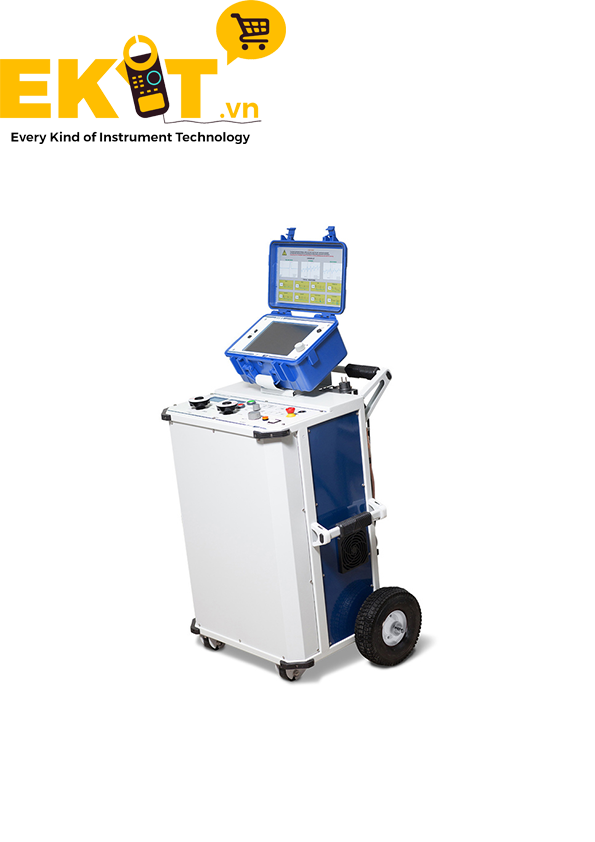

SWG-12 |
|
Thử nghiệm DC |
Điều chỉnh điện áp đầu ra và phạm vi chỉ báo |
0… 12 kV |
Dải chỉ thị dòng điện đầu ra |
0… 10 mA |
Thông số kỹ thuật
|
SWG-12 |
||
Thử nghiệm DC |
Điều chỉnh điện áp đầu ra và phạm vi chỉ báo |
0… 12 kV |
|
Dải chỉ thị dòng điện đầu ra |
0… 10 mA |
||
Chỉ định |
Chỉ báo tương tự về điện áp đầu ra và dòng điện trong thời gian thực |
||
Lỗi chỉ báo điện áp và dòng điện tương đối |
± 3% toàn dải |
||
Fault conditioning (cháy) |
Mức điện áp DC đầu ra, phạm vi điều chỉnh và chỉ báo |
0… 12 kV |
|
Dòng điện đầu ra (chạy mạch hở) |
lên đến 100 mA |
||
Loại điều chỉnh điện áp |
Tiếp diễn |
||
Chỉ định |
Chỉ báo tương tự về điện áp đầu ra và dòng điện trong thời gian thực |
||
Lỗi chỉ báo điện áp và dòng điện tương đối |
± 3% toàn dải |
||
Vị trí trước lỗi |
Các phương pháp định vị trước |
■ TDR (phương pháp phản xạ xung) ■ ARC / ARC multi-shot (phương pháp phản xạ hồ quang xung đơn / đa xung) ■ ICE (phương pháp dòng điện xung) ■ DECAY (phương pháp phân rã điện áp) |
|
Phạm vi phát hiện lỗi (đối với hệ số vận tốc 1,50 hoặc v / 2 = 100 m / μs) |
0… 60/120/250/1500/1000/2000/5000/1000/20 000/50 000/120 000 m |
||
Giải pháp phát hiện lỗi: |
|
||
■ cho hệ số vận tốc 1,50 (v / 2 = 100 m / μs) |
0,5 m |
||
■ đối với hệ số vận tốc 1,87 (v / 2 = 80,2 m / μs) |
0,4 m |
||
Khoảng cách đến độ chính xác phát hiện lỗi |
0,2% trong phạm vi đã chọn |
||
Tỷ lệ lấy mẫu |
200 MHz |
||
Độ chính xác của miền thời gian |
0,01% |
||
Phạm vi điều chỉnh trở kháng đầu ra |
2… 100 Ω, độ phân giải 2 Ω |
||
Thông số xung thăm dò: |
|
||
■ điện áp |
45 V |
||
■ phạm vi điều chỉnh chiều rộng |
10 ns… 100 μs |
||
Đạt được phạm vi điều chỉnh |
- 21… + 69 dB |
||
Phạm vi điều chỉnh hệ số vận tốc |
0,750… 3.000, độ phân giải 0,001 |
||
Phạm vi điều chỉnh vận tốc truyền (v / 2) |
50,0… 200,0 m / μs, độ phân giải 0,1 m / μs |
||
Bộ nhớ trong của máy đo phản xạ: |
|
||
■ các phép đo lịch sử với các cài đặt liên quan |
lên đến 1000 |
||
■ ghi lại vận tốc truyền cáp tham chiếu (v / 2) |
lên đến 500 |
||
Xác định lỗi bằng phương pháp âm học |
Mức điện áp tăng và phạm vi điều chỉnh |
Cấp 1: 0… 3 kV |
|
Cấp 2: 0… 6 kV |
|||
Cấp 3: 0… 12 kV |
|||
Năng lượng đột biến ở mỗi cấp độ |
lên đến 1100 J |
||
Tỷ lệ đột biến |
■ Xung đơn, được kích hoạt bằng tay ■ 4… 12 lần tăng / phút, chế độ tự động |
||
Chỉ định |
Chỉ báo kỹ thuật số của điện áp đầu ra trong thời gian thực |
||
Điều khiển và giao diện |
Giao diện kết nối |
■ USB-A (thẻ nhớ người dùng, FAT32) ■ USB-B (kết nối PC) ■ RS-485 (chỉ dịch vụ) |
|
Màn hình (đồng hồ phản xạ RIF-9) |
TFT màu 10,4 ”, 800 × 600 px, cảm ứng điện trở |
||
Chuyển đổi chế độ hoạt động |
Thủ công |
||
Công tắc mức điện áp tăng |
Thủ công |
||
Giao diện điều khiển phụ |
Bộ mã hóa quay với nút “ENTER” |
||
Kết nối |
Cáp kiểm tra HV |
6 m (KEP-12) |
|
Dây cáp điện |
10 m |
||
Cáp nối đất bảo vệ (KEP-10GCt) |
10 m |
||
Nối đất cáp điều khiển |
6 m |
||
Sự an toàn |
Nối đất |
■ Nối đất bảo vệ ■ Tiếp đất vận hành ■ Hệ thống giám sát nối đất liên tục ■ Thiết bị xả tự động |
|
Sự bảo vệ |
■ Quá áp ■ Quá dòng ■ Quá nóng |
||
Công tắc điện áp cao tắt |
■ Nút DỪNG KHẨN CẤP ■ Công tắc khóa phím nguồn |
||
Xếp hạng bảo vệ chống xâm nhập (theo EN 60529) |
IP 30 |
||
Cung cấp và tiêu thụ điện |
Nguồn cung cấp điện áp |
230 VAC, ± 10% |
|
Tần số nguồn cung cấp chính |
50 Hz (tùy chọn 60 Hz) |
||
Sự tiêu thụ năng lượng |
lên đến 1,0 kV • А |
||
Kích thước và trọng lượng |
Kích thước, H × W × D (với RIF-9 được cài đặt) |
1172 × 775 × 603 mm |
|
Tổng trọng lượng (với RIF-9 và cáp kết nối) |
120 kg |
