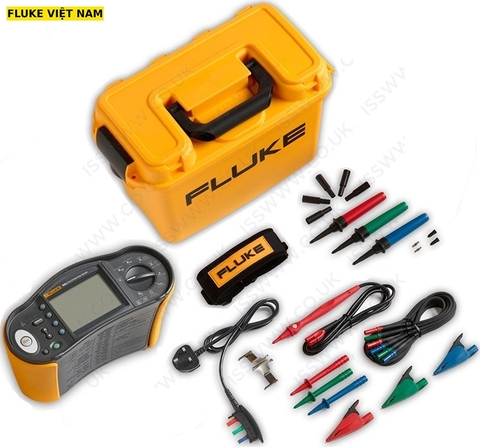

Thiết bị kiểm tra lắp đặt điện đa năng FLUKE 1663

Thông số kỹ thuật

Đo điện áp AC
Phạm vi	500 V
Độ phân giải	0,1 V

Đo điện áp AC
Phạm vi	500 V
Độ phân giải	0,1 V
Độ chính xác 45 Hz - 66 Hz	0,8% + 3
Trở kháng đầu vào	360 kΩ
Bảo vệ quá tải	660 V rms
Kiểm tra tính liên tục (RLO)
Phạm vi (tự động)	20 Ω / 200 Ω / 2000 Ω
Độ phân giải	0,01 Ω / 0,1 Ω / 1 Ω
Điện áp mạch hở	>4 V
Đo điện trở cách điện (RISO)
Điện áp thử	50-100-250-500-1000 V
Tính chính xác của điện áp thử (ở dòng điện thử định mức)	+10%, -0%
Điện áp thử	50 V 100 V 250 V 500 V 1000 V
Phạm vi điện trở cách điện	20 MΩ /50 MΩ 20 MΩ / 100 MΩ 20 MΩ / 200 MΩ 20 MΩ / 200 MΩ / 500 MΩ 20 MΩ / 200 MΩ / 1000 MΩ
Độ phân giải	0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ / 1 MΩ 0,01 MΩ / 0,1 MΩ / 1 MΩ
Dòng điện thử	1 mA @ 50 kΩ 1 mA @ 100 kΩ 1 mA @ 250 kΩ 1 mA @ 500 kΩ 1 mA @ 1 MΩ
Trở kháng đường dây và mạch vòng (ZI)
Phạm vi	10 Ω / 0.001 Ω / Chế độ mΩ dòng điện cao
Độ phân giải	0,01 Ω / 0,1 Ω / 1 Ω
Dòng điện chạm đất dự kiến, kiểm tra PSC
Phạm vi	1000 A / 10 kA (50 kA)
Độ phân giải	1 A / 0,1 kA
Tính toán	Dòng điện chạm đất dự kiến (PEFC) hoặc Dòng điện đoản mạch dự kiến (PSC) được xác định bằng cách lần lượt chia điện áp lưới điện được đo cho trở kháng mạch vòng (L-PE) hoặc trở kháng đường dây (L-N) được đo.

kiểm tra RCD, loại RCD được kiểm tra
Loại RCD	AC¹ G²,S³
Mẫu 1663	A ="4", AC¹, G²,S³
Chú ý	¹Phản ứng với AC ²Chung, không trì hoãn ³Thời gian trì hoãn ="4"Phản ứng với tín hiệu có xung ="5"Phản ứng với tín hiệu DC êm
Kiểm tra tốc độ ngắt (ΔT)
Cài đặt hiện tại¹	10-30-100-300-500-1000 mA – VAR 10-30-100 mA
Hệ số nhân	x ½, x 1 x 5
Phạm vi đo	RCD Loại G	310 ms 50 ms
	RCD Loại S	510 ms 160 ms
Chú ý	¹Chỉ loại AC 1000 mA loại A tối đa 700 mA trong chế độ VAR Chế độ VAR không khả dụng cho loại B.
Kiểm tra Độ biến đổi/Đo dòng điện ngắt RCD/FI (IΔN)
Phạm vi dòng điện	30% đến 110% dòng điện định mức RCD¹
Kích thước bước	10% của IΔN²
Thời gian dừng	Loại G	300 ms/bước
	Loại S	500 ms/bước
Độ chính xác khi đo	± 5%
Phạm vi dòng điện ngắt được quy định (EN 61008-1)	50% đến 100% cho Loại AC 35% đến 140% cho Loại A (>10 mA) 35% đến 200% cho Loại A (≤10 mA) 50% đến 200% cho Loại B ²5% cho Loại B
Chú ý	¹30% đến 150% cho Loại A IΔN > 10 mA 30% đến 210% cho Loại A IΔN = 10 mA 20% đến 210% cho Loại B
Kiểm tra trở kháng đất (RE)
Phạm vi	200 Ω / 2000 Ω
Độ phân giải	0,1 Ω / 1Ω
Tần số	128 Hz
Điện áp đầu ra	25 V
Chỉ báo trình tự pha
Biểu tượng	Chỉ báo trình tự pha đang bật.

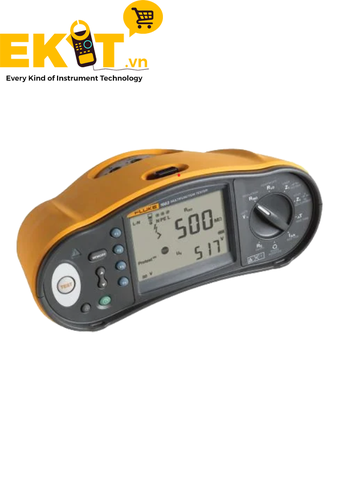

Thiết bị kiểm tra lắp đặt điện đa năng FLUKE 1663

Thương hiệu FLUKE

Mã sản phẩm 1663

Xuất xứ Mỹ

Bảo hành 12 tháng

Liên hệ

Bạn cần sự hỗ trợ từ chúng tôi? Hãy liên hệ ngay

Miền Bắc: 0868601889

Miền Nam: 0866864889

Tổng đài toàn quốc: 02473088860

Tổng quan
Thông tin hãng sản xuất
Download

Tính liên tục tại các đầu vào L-N, N-PE
Kiểm tra RCD nhạy DC đều (Loại B)
Điện trở nối đất
Điện áp & tần số
Thiết bị kiểm tra phân cực dây dẫn, phát hiện các dây N bị đứt
Điện trở cách điện
Tính thông mạch & trở kháng
Đo các cuộn dây môtơ bằng kiểm tra thông mạch
Điện trở của mạch kín & đường dây
Dòng điện chạm đất dự kiến (PEFC/IK)
Dòng điện đoản mạch dự kiến (PSC/IK)
Thời gian đóng ngắt của RCD
Mức ngắt RCD ( có thể thay đổi )
Đo thời gian & dòng diện ngắt cho RCD loại A & AC trong một kiểm tra
Dòng điện biến thiên RCD
Kiểm tra RCD tự động theo trình tự
Chỉ báo trình tự pha
