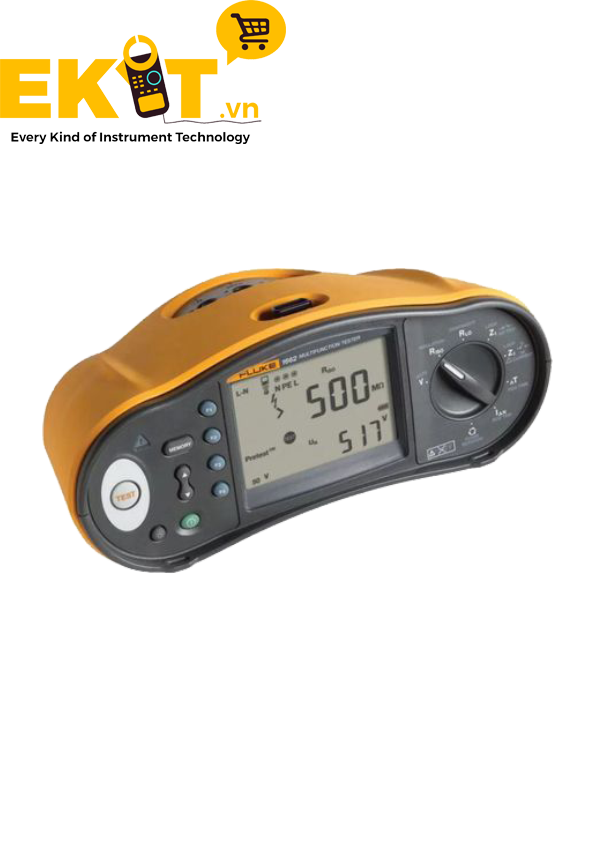

Đo điện áp AC

Phạm vi

500 V

Độ phân giải

0,1 V

Độ chính xác 45 Hz - 66 Hz

0,8% + 3

Trở kháng đầu vào

360 kΩ

Bảo vệ quá tải

660 V rms

Kiểm tra thông mạch (RLO)

Phạm vi (tự động)

20 Ω / 200 Ω / 2000 Ω

Độ phân giải

0,01 Ω / 0,1 Ω / 1 Ω

Điện áp mạch hở

>4 V

Đo điện trở cách điện (RISO)

Tính chính xác của điện áp thử (ở dòng điện thử định mức)

+10%, -0%

Điện áp thử

100 V
250 V
500 V
1000 V

Phạm vi điện trở cách điện

20 MΩ / 50 MΩ
20 MΩ / 100 MΩ
20 MΩ / 200 MΩ
20 MΩ / 200 MΩ / 500 MΩ
20 MΩ / 200 MΩ / 1000 MΩ

Độ phân giải

0,01 MΩ / 0,1 MΩ
0,01 MΩ / 0,1 MΩ
0,01 MΩ / 0,1 MΩ
0,01 MΩ / 0,1 MΩ / 1 MΩ
0,01 MΩ / 0,1 MΩ / 1 MΩ

Dòng điện thử

1 mA @ 50 kΩ
1 mA @ 100 kΩ
1 mA @ 250 kΩ
1 mA @ 500 kΩ
1 mA @ 1 MΩ

Trở kháng đường dây và mạch vòng (ZI)

Phạm vi

10 Ω / 0.001 Ω / Chế độ mΩ dòng điện cao

Độ phân giải

0,01 Ω / 0,1 Ω / 1 Ω

Dòng điện chạm đất dự kiến, kiểm tra PSC

Phạm vi

1000 A / 10 kA (50 kA)

Độ phân giải

1 A / 0,1 kA

Tính toán

Dòng điện chạm đất dự kiến (PEFC) hoặc Dòng điện đoản mạch dự kiến (PSC) được xác định bằng cách lần lượt chia điện áp lưới điện được đo cho trở kháng mạch vòng (L-PE) hoặc trở kháng đường dây (L-N) được đo.

kiểm tra RCD, loại RCD được kiểm tra

Loại RCD

A ="4", AC¹, G², S³

Chú ý

¹Phản ứng với AC
²Chung, không trì hoãn
³Thời gian trì hoãn
="4"Phản ứng với tín hiệu có xung
="5"Phản ứng với tín hiệu DC êm

Kiểm tra tốc độ ngắt (ΔT)

Cài đặt hiện tại¹

10-30-100-300-500-1000 mA – VAR
10-30-100 mA

Hệ số nhân

x ½, x 1
x 5

Phạm vi đo

RCD Loại G

310 ms
50 ms

RCD Loại S

510 ms
160 ms

Chú ý

¹Chỉ loại AC 1000 mA
loại A tối đa 700 mA trong chế độ VAR
Chế độ VAR không khả dụng cho loại B.

Kiểm tra Độ biến đổi/Đo dòng điện ngắt RCD/FI (IΔN)

Phạm vi dòng điện

30% đến 110% dòng điện định mức RCD¹

Kích thước bước

10% của IΔN²

Thời gian dừng

Loại G

300 ms/bước

Loại S

500 ms/bước

Độ chính xác khi đo

± 5%

Phạm vi dòng điện ngắt được quy định (EN 61008-1)

50% đến 100% cho Loại AC
35% đến 140% cho Loại A (>10 mA)
35% đến 200% cho Loại A (≤10 mA)
50% đến 200% cho Loại B
²5% cho Loại B

Chú ý

¹30% đến 150% cho Loại A IΔN > 10 mA
30% đến 210% cho Loại A IΔN = 10 mA
20% đến 210% cho Loại B

Chỉ báo trình tự pha

Biểu tượng

 Chỉ báo trình tự pha đang bật.

Thông số kỹ thuật chung

Kích thước (D x R x C)

10 x 25 x 12,5 cm

Trọng lượng (tính cả pin)

1,3 Kg

Kích cỡ, số lượng pin

Loại AA, 6 ea.

Chuẩn niêm kín

IP-40

An toàn

Tuân thủ tiêu chuẩn EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 và CAN/CSA c22.2 Số 1010 phiên bản 2

Quá áp

CAT III / 500V; CAT IV 300V

Hiệu suất

EN61557-1 đến EN61557-7 Phiên bản hai và EN61557-10 Phiên bản hai
