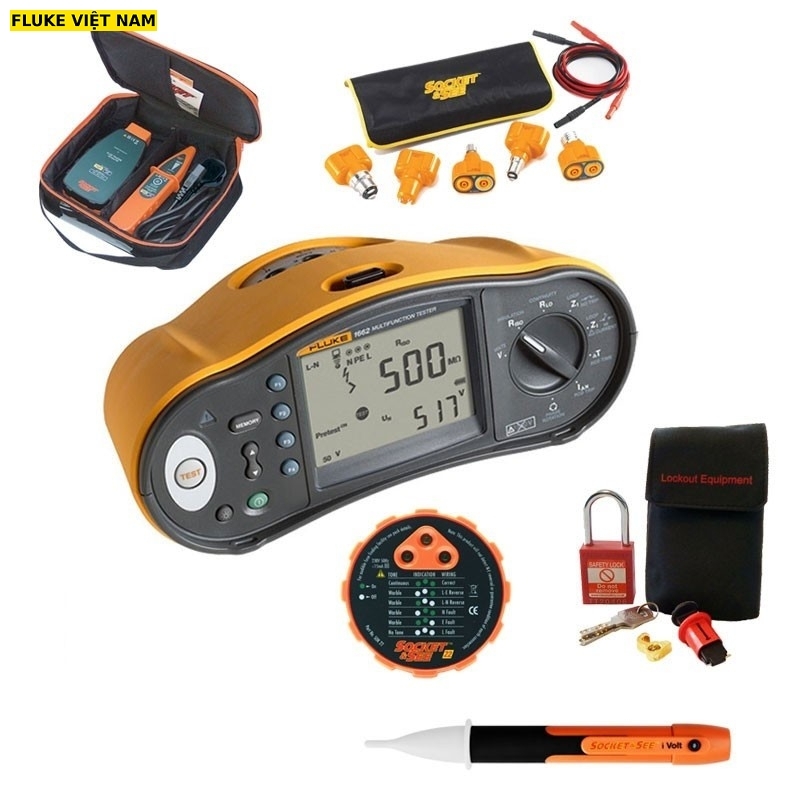

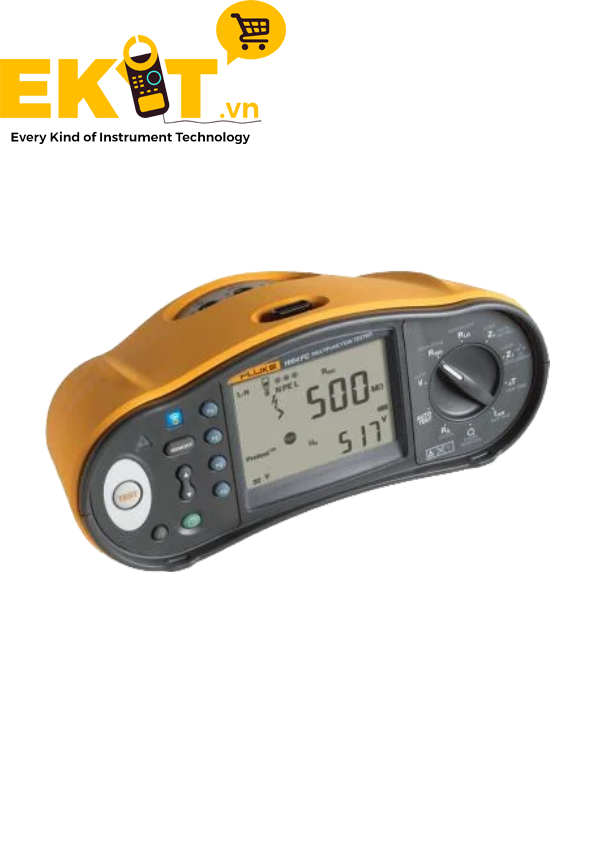

Đo điện áp AC

Phạm vi

500 V

Độ phân giải

0,1 V

Độ chính xác 45 Hz - 66 Hz

0.8% + 3

Trở kháng đầu vào

360 kΩ

Bảo vệ quá tải

660 V rms

Kiểm tra liên tục (RLO)

Phạm vi (tự động sắp xếp)

20 Ω / 200 Ω / 2000 Ω

Độ phân giải

0,01 Ω / 0,1 Ω / 1 Ω

Mở mạch điện áp

> 4 V

Đo điện trở cách điện (RISO)

Kiểm tra điện áp

50-100-250-500-1000 V

Độ chính xác của điện áp thử nghiệm t (ở dòng điện thử nghiệm danh định)

+10%, -0%

Kiểm tra điện áp

50 V
100 V
250 V
500 V
1000 V

Phạm vi điện trở cách điện

20 MΩ / 50 MΩ
20 MΩ / 100 MΩ
20 MΩ / 200 MΩ
20 MΩ / 200 MΩ / 500 MΩ
20 MΩ / 200 MΩ / 1000 MΩ

Độ phân giải

0,01 MΩ / 0,1 MΩ
0,01 MΩ / 0,1 MΩ
0,01 MΩ / 0,1 MΩ
0,01 MΩ / 0,1 MΩ / 1 MΩ
0,01 MΩ / 0,1 MΩ / 1 MΩ

Kiểm tra hiện tại

1 mA @ 50 k
1 mA @ 100 kΩ
1 mA @ 250 k
1 mA @ 500 kΩ
1 mA @ 1 MΩ

Trở kháng vòng lặp và đường dây (ZI)

Phạm vi

10 Ω / 0,001 Ω / Chế độ mΩ dòng điện cao

Độ phân giải

0,01 Ω / 0,1 Ω / 1 Ω

Khả năng xảy ra sự cố chạm đất hiện tại, kiểm tra PSC

Phạm vi

1000 A / 10 kA (50 kA)

Độ phân giải

1 A / 0,1 kA

Tính toán

Dòng điện sự cố đất tương lai (PEFC) hoặc Dòng ngắn mạch dự kiến ​​(PSC) được xác định bằng cách chia điện áp nguồn đo được cho điện trở vòng lặp (L-PE) đo được hoặc điện trở đường dây (LN), tương ứng.

Kiểm tra RCD, kiểm tra các loại RCD

Loại RCD

AC¹
G², S³

Mẫu 1664

A, AC, B 5 , S

Ghi chú

¹Phản ứng với AC
² Chung, không có độ trễ
³ Độ trễ thời gian
4 Đáp ứng tín hiệu xung
5 Phản hồi tín hiệu DC mượt mà

Kiểm tra tốc độ vấp (ΔT)

Cài đặt hiện tại¹

10-30-100-300-500-1000 mA - VAR
10-30-100 mA

Hệ số nhân

x ½, x 1
x 5

Phạm vi đo lường

RCD loại G

310 ms
50 ms

RCD Loại S

510 ms
160 ms

Ghi chú

¹1000 mA loại AC chỉ
tối đa 700 mA loại A ở chế độ
VAR Chế độ VAR không khả dụng cho loại B.

Đo lường / thử nghiệm đường dốc RCD / FI-Tripping (IΔN)

Phạm vi hiện tại

30% đến 110% dòng điện định mức RCD¹

Cỡ bước chân

10% IΔN²

Thời gian chờ

Gõ G

300 ms / bước

Loại S

500 ms / bước

Đo lường độ chính xác

±5%

Phạm vi hiện tại của chuyến đi đã chỉ định (EN 61008-1)

50% đến 100% đối với Loại AC
35% đến 140% đối với Loại A (> 10 mA)
35% đến 200% đối với Loại A (≤10 mA)
50% đến 200% đối với Loại B
²5% đối với Loại B

Ghi chú

¹30% đến 150% đối với Loại A IΔN> 10 mA
30% đến 210% đối với Loại A IΔN = 10 mA
20% đến 210% đối với Loại B

Kiểm tra điện trở đất (RE)

Phạm vi

200 Ω / 2000 Ω

Độ phân giải

0,1 Ω / 1Ω

Tần số

128 Hz

Điện áp đầu ra

25 V

Chỉ báo trình tự pha

Biểu tượng

 Chỉ báo Trình tự pha đang hoạt động.

Thông số kỹ thuật chung

Kích thước (L x W x H)

10 x 25 x 12,5 cm

Trọng lượng (bao gồm pin)

1.3 Kg

Kích thước, số lượng pin

Loại AA, 6 ea.

Niêm phong

IP-40

Sự an toàn

Tuân theo EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI / ISA –s82.02.01 2000 và CAN / CSA c22.2 Số 1010 phiên bản thứ 2

Quá áp

CAT III / 500V; CAT IV 300V

Hiệu suất

EN61557-1 đến EN61557-7 Phiên bản thứ hai và EN61557-10 Phiên bản thứ hai
