S-24 VLF

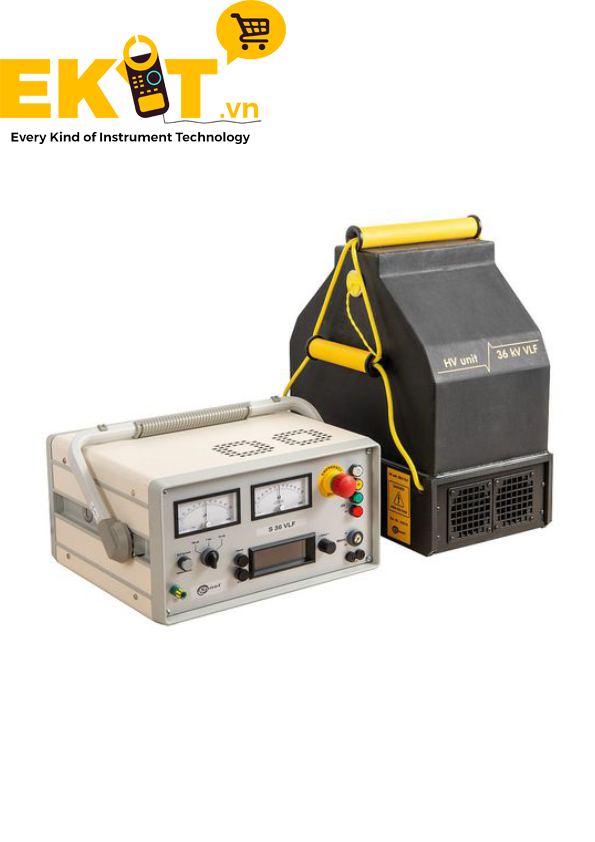

S-36 VLF

S-44 VLF

S-54 VLF

WMXXS24VLF

WMXXS36VLF

WMXXS44VLF

WMXXS54VLF

Nguồn cung cấp

230 V (±10%), 10 A, 50/60 Hz

230 V (±10%), 10 A, 50/60 Hz

230 V (±10%), 10 A, 50/60 Hz

230 V (±10%), 10 A, 50/60 Hz

Điện áp đầu ra

0...24 kVRMS VLF 0.1 Hz (option: 0.05 Hz + 0.02 Hz) ± 0...34 kV DC

0...36 kVRMS  VLF 0.1 Hz (option: 0.05 Hz + 0.02 Hz) ± 0...52 kV DC

0...44 kVRMS  VLF 0.1 Hz (option: 0.05 Hz + 0.02 Hz) ± 0...62 kV DC

0...57 kVRMS  VLF 0.1 Hz (option: 0.05 Hz + 0.02 Hz) ± 0...62 kV DC

Dạng sóng điện áp VLF

Sóng hình Sin tương tự, đối xứng, với phép đo True RMS

Sóng hình Sin tương tự, đối xứng, với phép đo True RMS

Sóng hình Sin tương tự, đối xứng, với phép đo True RMS

Sóng hình Sin tương tự, đối xứng, với phép đo True RMS

Dạng sóng điện áp DC

Điện áp trực tiếp, cực âm và cực dương

Điện áp trực tiếp, cực âm và cực dương

Điện áp trực tiếp, cực âm và cực dương

Điện áp trực tiếp, cực âm và cực dương

Tải tối đa (VLF)

lên đến 60 km (15 μF ở 24 kVRMS, 0,02 Hz) * * ở điện dung của cáp xấp xỉ. 0,25 μF / km

lên đến 60 km (15 μF ở 18 kVRMS, 0,02 Hz) * * ở điện dung của cáp xấp xỉ. 0,25 μF / km

lên đến 58 km (14,6 μF ở 19 kVRMS, 0,02 Hz) * * ở điện dung của cáp xấp xỉ. 0,25 μF / km

lên đến 12,2 km (4,4 μF ở 18 kVRMS, 0,02 Hz) ** ** ở điện dung của cáp xấp xỉ. 0,36 μF / km

Quá dòng

10 mA

10 mA

10 mA

10 mA

Xả - thiết bị xả tự động tích hợp

Max 9000J

Max 9000J

Max 9000J

Max 9000J

Dải đo điện áp

-40...0...40KV độ chính xác ±1%

-60...0...60KV độ chính xác ±1%

-70...0...70KV độ chính xác ±1%

-70...0...70KV độ chính xác ±1%

Dải đo dòng điện

±0...100 μA / 1 mA / 10 mA

±0...100 μA / 1 mA / 10 mA

±0...100 μA / 1 mA / 10 mA

±0...100 μA / 1 mA / 10 mA

Nhiệt độp hoạt động

-20…+45°C-20…+45°C

-20…+45°C-20…+45°C

-20…+45°C-20…+45°C

-20…+45°C-20…+45°C

Nhiệt độ bảo quản

-25…+70°C

-25…+70°C

-25…+70°C

-25…+70°C

Duty

Hoạt động liên tục

Hoạt động liên tục

Hoạt động liên tục

Hoạt động liên tục

Giao diện kết nối

Cổng USB

Cổng USB

Cổng USB

Cổng USB

Cấu trúc

2 thành phần: đơn vị vận hành và đơn vị điện áp cao

2 thành phần: đơn vị vận hành và đơn vị điện áp cao

2 thành phần: đơn vị vận hành và đơn vị điện áp cao

2 thành phần: đơn vị vận hành và đơn vị điện áp cao

Kích thước và trọng lượng- đơn vị vận hành

37 x 34 x 20 cm 17 kg

37 x 34 x 20 cm 17 kg

37 x 34 x 20 cm 17 kg

37 x 34 x 20 cm 17 kg

Kích thước và trọng lượng- đơn vị điện áp cao

40 x 41 x 24 cm 38 kg

40 x 41 x 24 cm 38 kg

40 x 41 x 24 cm 38 kg

40 x 41 x 24 cm 38 kg
